便携式el检测仪
更新时间： 2025-09-26

便携式el检测仪

产品型号
WX-EL1
产品品牌
万象系
产品价格
电议 咨询立享优惠

便携式el检测仪又称光伏板检测仪，el检测仪，便携式el检测仪是一款便于携带，移动式测量光伏板的质量文艺，主要用于光伏电站光伏板监测，能更好的监测光伏产品的质量以及工厂组件测试，电站现场组件安装前测试

相关产品

产品详情

便携式el检测仪产品简介：

便携式el检测仪又称光伏板检测仪，el检测仪，便携式el检测仪是一款便于携带，移动式测量光伏板的质量文艺，主要用于光伏电站光伏板监测，能更好的监测光伏产品的质量以及工厂组件测试，电站现场组件安装前测试

便携式EL检测仪应用于光伏太阳能电池板的内部缺陷检测，可更好的帮助用户完成产品质量检测把控生产与安装风险，

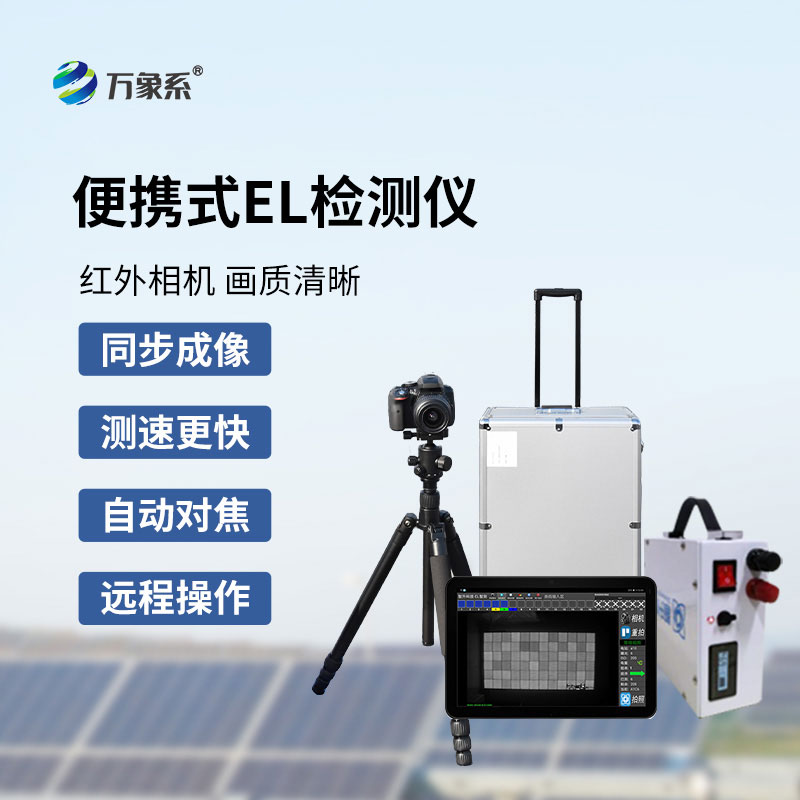

便携式EL检测仪搭载2000万级红外相机可有效帮助用户完成光伏板质量检测，整机配备更为轻便的测试电源与三脚架模块，携带运输更为便捷，并且不受航空携带影响。


便携式el检测仪应用场景：

适用于光伏电站组件到货检，以及仓库/实验室/工厂的组件质量检测。

便携式el检测仪

可识别缺陷类型：

隐裂

破片

碎片

断栅

黑心

虚焊

工艺污染

低效率片

黑边

烧结

过刻

穿孔

便携式el检测仪产品特点优势：

1、携带便捷适用于移动式电站测试

2、全自动对焦精度更高清晰度更好

3、2000万级红外相机画质更透彻

4、程控恒流电源现场检测更为安全稳定

5、平板电脑图传查看无需相机查看检测图像

6、1.5米轻型三脚架移动轻便简单

7、整机模块低至5kg，背包轻便携带

便携式el检测仪

应用领域：

场景

工厂组件、仓库组件、电站现场组件安装前测试、

测试

白天：户外防红外暗室测试；室内无太阳光环境测试

夜晚：直接三脚架测试，灯光月光无影响

对象

晶硅组件、薄膜组件（可定制）

数量

单块组件成像检测

规格参数：


模块

配置

规格

相机模块

像素

2000万像素

分辨率

4928X3264

芯片

23.6x15.6mm、CMOS传感器

精度

1.5mm/pixel

光屏蔽

灯光、月光、星光、室内轻微太阳光

检测面积

3000mm*2000mm

镜头

18-55mm

对焦模式

全自动对焦

电池

700mah

内存卡

32GB、Wi-Fi无线

数据线

10cm

电源模块

输出电流

0～5A可调

电流精度

0.1A

输出电压

0～60V可调

电压精度

0.1V

控制面板

LED数显程控面板

功能设置

上电参数预设保存；输出一键上电

电路保护

短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板

上电线

10cm交流三孔输入线

直流线

3m直流输出线、MC4端口对接组件

软件

图传APP

检测图片查看与下载

支架系统

检测支架

1.5米铝合金支架

检测云台

支架一体式安装，360度旋转

使用环境

沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境

质保售后

2年质保、24H响应、72H故障解决方案、备品备件协调


配置清单：

序号

名称

规格

数量

单位

1

EL相机

2000万像素

1

台

2

EL红外镜头

18-55mm

1

台

4

图传传输模块

Wi-Fi内存卡

1

套

5

数据线/充电器

标准

1

套

6

相机电池

标准

2

块

7

检测支架

1.5米

1

套

8

直流稳压电源

0～60V、0～5A输出；AC220供电输入

1

台

9

上电线

3米

1

根

10

设备三防箱

标准

1

套

11

EL图传APP

无线查看相机内检测图

1

套

*

适用场景

光伏电站安装前组件测试；仓库组件测试；



*

其他

设备全自动对焦；可航空携带
