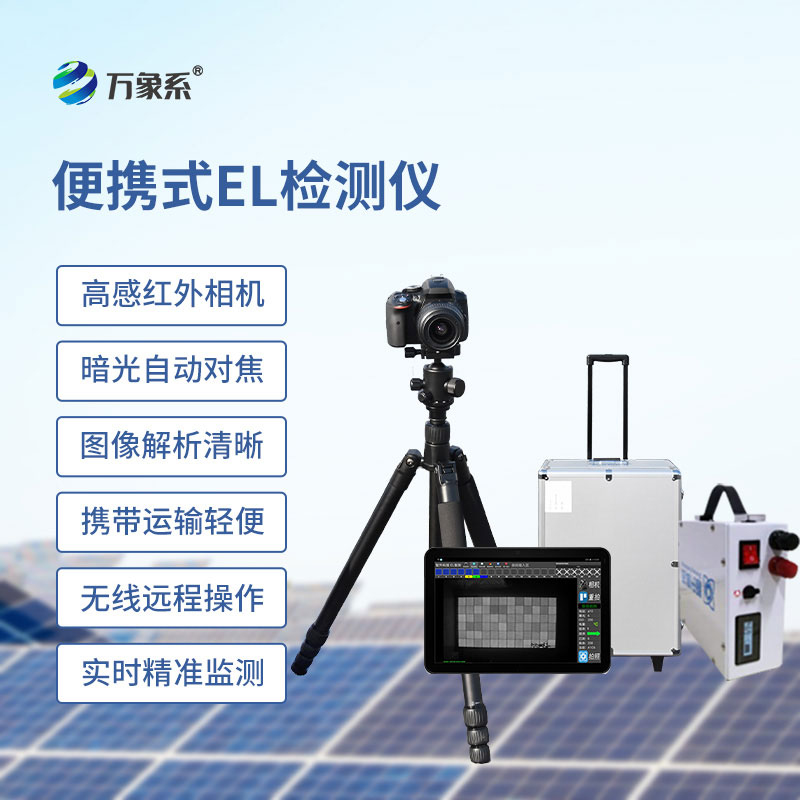

组串式el检测仪

工艺污染

低效率片

黑边

烧结

过刻

穿孔

pid

测试

白天：户外防红外暗室测试；室内无太阳光环境测试

夜晚：直接三脚架测试，灯光月光无影响

对象

晶硅组件、薄膜组件（可定制）

数量

单块组件成像检测

组串电源

1500V进口程控电源，1～36块组件同步供电

防红外暗室

2500x2500x1500mm白天检测模块

备用电源

输出60V10A，AC220V输入，1.5kg

相机模块

像素

2476万像素（高感）

分辨率

6000x4000

芯片

23.5x15.6mm、CMOS传感器

红外芯片

Lailx10s锗芯片99.9%红外折射率

精度

0.5.0mm/pixel

检测速度

0.1～30s可调

弱电流测试

可在3A弱电流呈现清晰隐裂成像

光屏蔽

灯光、月光、星光、室内轻微太阳光、300辐照度以下太阳光对测试无影响

检测面积

4000mm*3000mm

同步成像

1～2块组件

镜头

18mm广角红外镜头

对焦模式

全时暗光自动对焦

电池

980mah

内存卡

32GB

数据线

10cm

电源模块

容量

20AH

电芯

高性能离锂电池

输出电流

8A

电流精度

0.1A

输出电压

70V

电压精度

0.1V

负载功率

100W～700W；上限不高于800W

检测数量

800～1000块光伏板

控制面板

LED数显程控面板

功能设置

延迟断电功能

程控模块

遥控无线控制检测上电

稳态模块

恒定电源输出电流电压不受电量大小变化

电路保护

短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板

上电线

10cm交流三孔输入线

直流线

5m直流输出线、MC4端口对接组件

电脑

平板电脑

128G、10.5英寸

Wi-Fi

2.4G

内置2.4GWi-Fi无线控制模块

4G

高性能Wi-Fi控制器、150控制范围

软件

检测控制

无线控制：相机检测

相机控制

可调节相机曝光时间、ISO、光圈等

图片管理

原图查看，图片放大缩小，相册比对，下载

支架系统

检测支架

2.6米碳纤维支架

检测云台

720度旋转

定位模块

检测定位

十字激光定位仪，快速定位支架上后组件位置，可提高数倍检测效率

使用环境

沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境

质保售后

2年质保、24H响应、72H故障解决方案、备品备件协调

1

EL相机

2400万红外相机，全时暗光自动对焦，高感红外

1

台

2

EL红外镜头

18mm广角红外镜头；精度0.8mm

1

台

3

平板电脑

128G平板电脑

1

台

4

Wi-Fi传输模块

内置2.4G Wi-Fi模块

1

套

5

Wi-Fi控制模块

4G Wi-Fi软件控制模块；150米无线控制

1

套

6

数据线/充电器

标准

1

套

7

相机电池

标准

2

套

8

检测支架

3m碳纤维三脚架

1

套

9

检测云台

720云台

1

台

10

EL-DC智能移动电源

20AH储能，70V，700W，恒流恒压输出，程控，续航800～1000块组件，无线控制通断电

1

台

11

上电线

5米

1

根

12

检测定位仪

十字镭射激光定位，快速定位检测组件位置

1

套

13

设备拉杆箱

专用三防仪器拉杆箱；

1

套

14

LX-APP管理软件

物联网无线检测，相机参数调节；原图查看，无线检测，无线图传，图片下载

1

套

15

windows软件

检测自动检测，缺陷分类识别保存，文件夹日期管路，统计，增益，截图，相机参数调节，专业管理台式机软件

1

套

*

适用场景

光伏电站安装前测试；支架上组件测试
