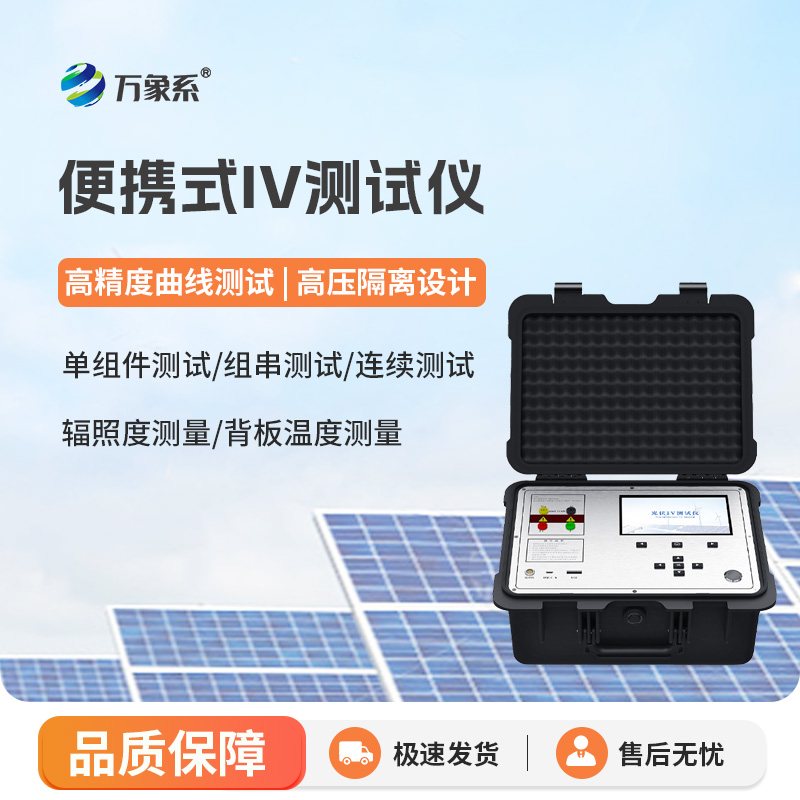

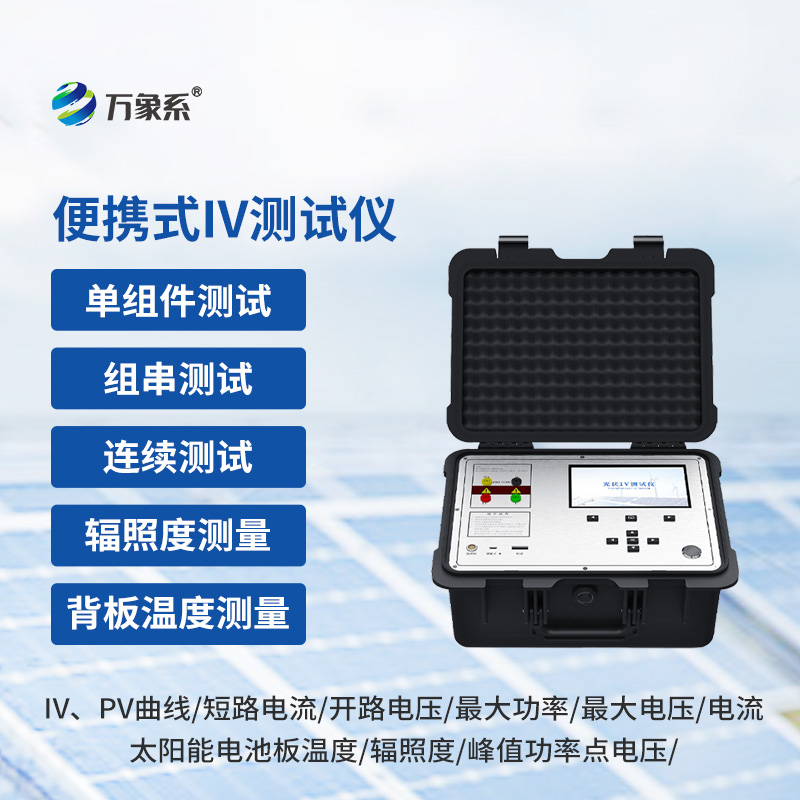

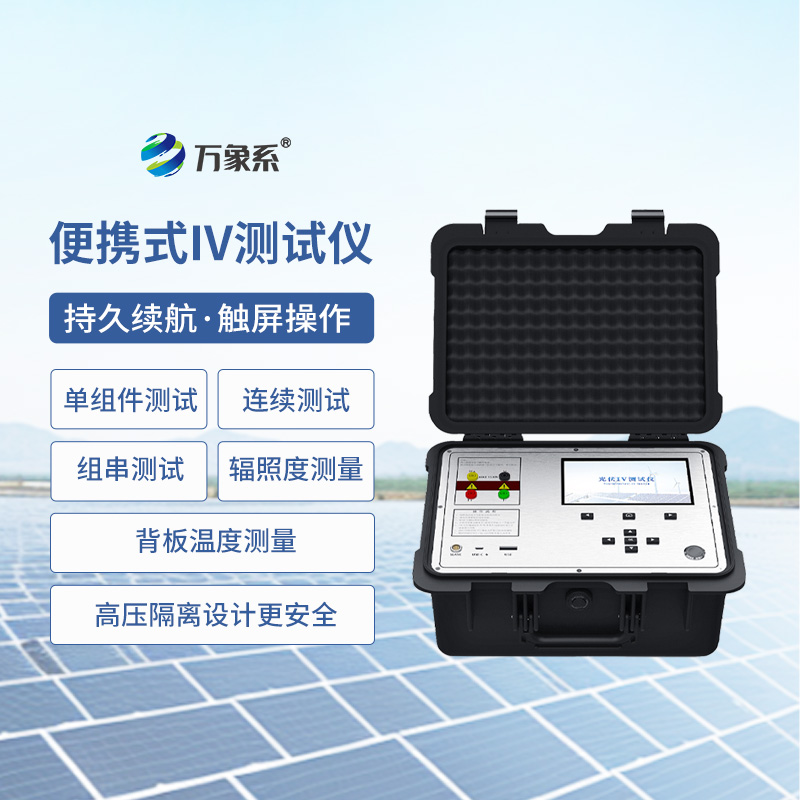

光伏电站便携式IV功率测试仪

一、便携式IV测试仪产品简介

光伏电站便携式IV功率测试仪又称光伏组件功率测试仪，便携式太阳能电池测试仪，光伏电站便携式IV功率测试仪是山东万象环境生产的一款标准型光伏组件IV曲线测试仪，可精准检测1500V范围内的组件与组串的发电效率与转化率。能够快速检测光伏组串在⾃然光照下的⼯作特征，设备操作简单，携带⽅便，且配备⾼精度辐照计与温度传感器，可提供准确的现场辐照数值与环境温度等参数。

   产品为光伏组件IV曲线测试仪，可精准检测1500V范围内的组件与组串的发电效率与转化率。能够快速检测光伏组串在自然光照下的⼯作特征，设备操作简单，携带⽅便，且配备⾼精度辐照计与温度传感器，可提供准确的现场辐照数值与环境温度等参数。

便携式IV测试仪采⽤⼀体式封装技术，操作界⾯功能说明清晰，⼀键式检测数据导出，单块组件/组串检测速度10秒完成，快速精准全⾯的检测功能可作为第三⽅检测机构与电站运维的⾸选配置。整机配备更为⾼精度的电容/电阻式负载，同时配备了更为快速的辐照计操作模块以及对应的IV曲线分析软件，可以更⾼清的解析IV曲线的同时具备持续IV不间断扫描的优势，助⼒光伏全体系电站的检测。

二、便携式IV测试仪产品信息

1、应⽤领域

1）单组件测试、组串测试、辐照测试、发电量测试

2、可测试性能指标

阴影遮挡、灰尘衰减、STC对⽐、填充因⼦、IV曲线、最⼤功率、最⼤功率电压、最⼤功率电流、辐照度、环境温度、组件温度、PV曲线、转换效率、发电量

三、便携式IV测试仪产品优势

1、10～1500V⾼精度曲线测试

采⽤我司新的电阻式测试模块，单组件检测更为精准，可最⼤测试1500V组串的IV曲线测试，以及30A组串的串并联测试。

2、STC标称参数转化测试

IV测试，匹配当前95%以上光伏电池板规格，更快速的切换不同规格组件参数，并⾃动计算出电池板当前发电效率以及转化率，帮助⽤户更精准的知悉组件真实参数。

3、组串测试

光伏电站组串测试可快速测试出光伏整串的发电效率，短路，发电量等，并快速筛选不同组串之间的电性能。

4、单组件测试

便携式IV曲线测试仪具备独特的组件发电量测试功能，能够适应⽬前欧美采⽤的IEC61853规定的组件鉴定测试，或⽤于当地⽇照资源检测。

测试仪提供⾼达400点的⾼分辨率测试模式及符合Modbus/tcp协议的以太⽹监视功能，适应科学研究需求。

5、国标⾏业基准

设备符合国际与⾏业执⾏标准，并可作为第三⽅计量依据。

◎IEC 61215-2005 地⾯⽤晶体硅光伏组件—设计鉴定与定型

◎IEC 61646-2008 地⾯⽤薄膜电池设计与鉴定规范

◎CGC/GF003.1:2009 并⽹光伏发电系统⼯程验收技术规范第1部分：电⽓设备

◎GB4793.1-2007/IEC 60010-1 测试、控制和实验室⽤电⽓设备的安全要求

◎IEC60904-2 2007 标准太阳电池的要求

◎IEC60891-2009 光伏器件的IV实测特性的温度和辐照度修正⽅法

6、连续性测试

可连续性测试光伏电池IV数据，20s⼀次的⾃动检测，可帮助⽤户持续性监控组件各性能参数并进⾏对⽐。

7、iV补偿功能

⽀持光伏电池⽚的户外验证，适应⼯程化应⽤的实验阶段光伏电池户外性能测试。

8、环境监测功能

具备环境温度检测、电池板温度检测、太阳辐照度检测等环境检测功能，并可提供⽤户可选的辐照计匹配。

9、持久续航

提供内置了⾼容量锂电池模组锂电模组，可备选更换便捷，长达8H持续续航为测试提供充⾜电⼒。

10、量程切换

针对不同规格的组件/组串的电流电压，可⾃动切换测试量程，以提供更为精准的测试范围，并提供过压过流保护。

11、⾼扩容

内机可靠储存超过2000幅测试波形，并提供SD卡插槽，⽀持存储空间扩容，可通过USB同步主机储存数据⾄PC端软件分析。

12、光伏组件修正数据库

内置丰富的太阳能电池组件修正模型数据库，覆盖⼤多数组件⽣产商的产品，为测试结果的转化⽐提供参考并为⽤户提供了全⾯的参数设置功能可⼿动添加。

13、⾼压隔离设计更安全

设备内部具备⾼压隔壁电源设计，为⽤户提供可靠的安全保证，开路电压最⼤测试范围可到1500V，提供⾼达30KW光伏阵列测试功能。

14、触屏⾯板操作

主机操作⾯板采⽤触屏加键盘的操作⽅式，⾼亮的液晶屏幕可在阳光下显⽰更为清晰，整机包含丰富的外设接⼜提供多种拓展联机功能。

四、主机参数

1、整体参数

2、规格参数

3、硬件参数

五、主辐照计参数

六、配件清单
