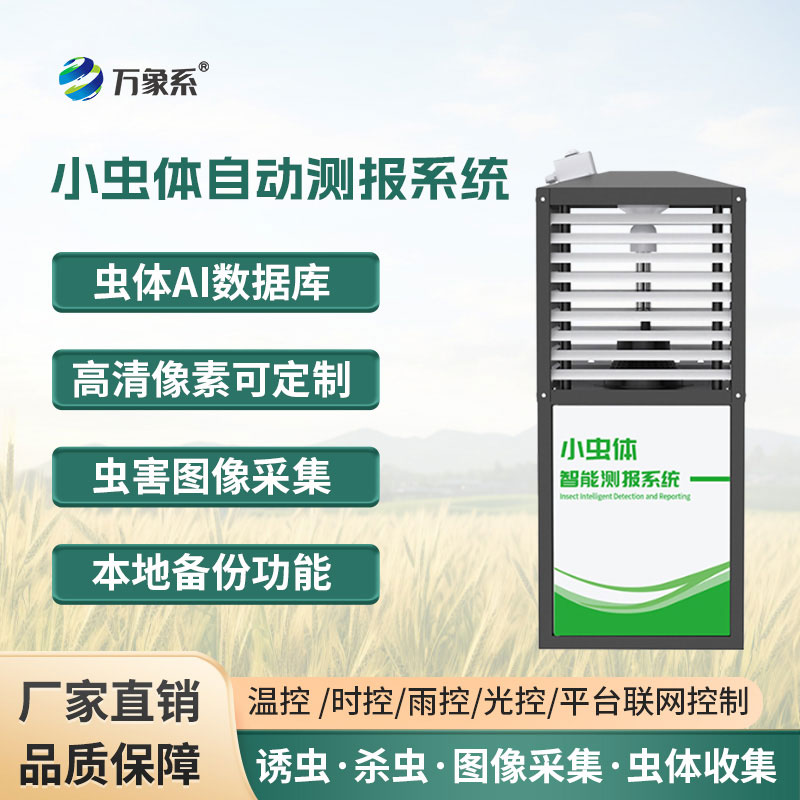

小虫体虫情测报仪

小虫体虫情测报仪功能概述：

小虫体虫情测报仪又称小虫体自动测报系统，小虫体自动识别系统，小虫体虫情测报仪针对“毫米级小虫体测报”改进优化的一款图像采集虫情测报工具，在无人监管的情况下，可自动完成“诱虫、杀虫、图像采集、虫体收集”等系统作业，具有高效诱集、智能识别、实时监测等特点，可广泛用于农业害虫监测领域

小虫体虫情测报仪是参照国标GB/T 24689.1-2009《植物保护机械 虫情测报灯》相关标准，针对“毫米级小虫体测报”改进优化的一款图像采集虫情测报工具，设备基于“温控、时控、雨控、光控、平台联网控制”的技术思路，配合设备的“机械组件与高清摄像头”，在无人监管的情况下，可自动完成“诱虫、杀虫、图像采集、虫体收集”等系统作业。

另外，设备利用“物联网通讯网络”与“云端服务平台”进行信息交互，可将“虫害图像、环境数据、设备状态、供电状态”等信息上传至软件平台，“云端服务平台”依托“虫体大模型AI数据库”对虫害图像信息进行“AI自动识别、统计分析、生成报表”，以此实现对虫害的发生与发展进行分析和预测，为现代农业提供服务，满足“虫害标本采集、虫情分析预测”的功能需要。

小虫体虫情测报仪工作原理：

小虫体虫情测报仪基于“温控、时控、雨控、光控、平台联网控制”的技术思路，利用“光诱、性诱”的诱虫原理，通过风机转动产生负压气流将“稻飞虱、叶蝉科、绿盲蝽”等毫米级小虫体吸入到收集器进行“风干、脱水灭杀”，配合设备的“机械组件与高清摄像头”，在无人监管的情况下，对诱捕的害虫进行“采集图像、收集虫体”等系统操作，然后利用“物联网通讯网络”将“虫害图像、环境数据、设备状态、供电状态”等信息上传至软件平台识别、分析，填补了当前毫米级虫体测报的空白。

供电方式：220VAC或太阳能供电。

平均功耗：

整机功耗：≤30W；

待机功耗≤10W；

绝缘电阻：≥2.5MΩ（漏电保护）

工作环境：0~70℃，0~85%RH(无凝结)；

整机结构：

整机尺寸：355mm*275mm*710mm（常规配置）。

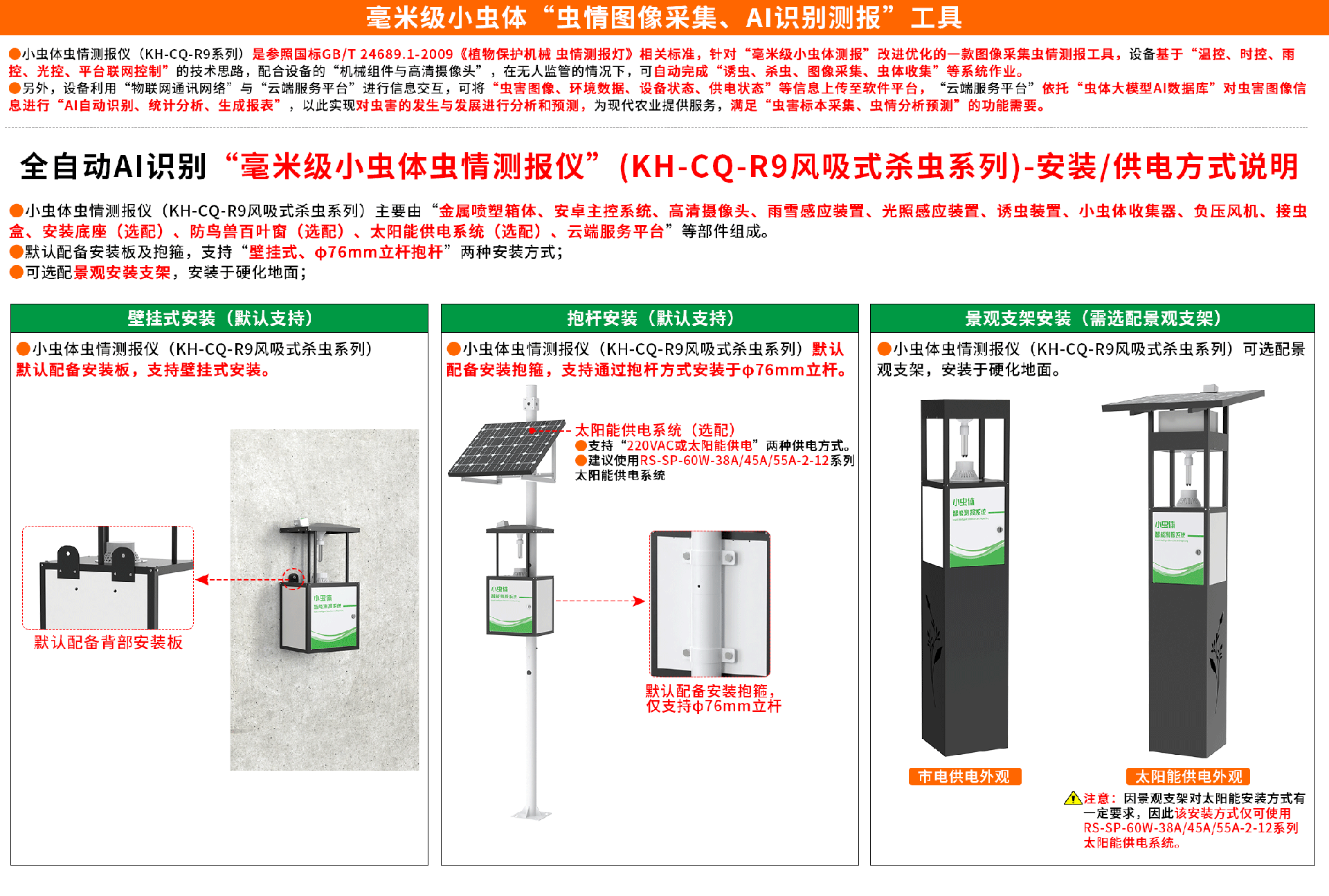

小虫体虫情测报仪（KH-CQ-R9风吸式杀虫系列）主要由“金属喷塑箱体、安卓主控系统、高清摄像头、雨雪感应装置、光照感应装置、诱虫装置、小虫体收集器、负压风机、接虫盒、安装底座（选配）、防鸟兽百叶窗（选配）、太阳能供电系统（选配）、云端服务平台”等部件组成。

安卓主控系统：

支持7寸（默认）安卓触控屏；

支持“4G（默认）、以太网”等通讯方式；

支持“远程OTA、GPS定位、自动校时、虫害图像本地备份、虫害图像断网续传”等功能。

支持触屏查看本机“环境数据、机械组件实时状态、虫害图像备份信息、网络状态、基本参数、ICCID”等基础数据信息；

支持触屏控制本机“诱虫装置、负压风机装置、落虫装置、摄像头”等机械组件启动运行，更改本机“工作模式”；

支持触屏设定本机“开始时间、结束时间、引虫时长、诱虫灯开启时长、雨后延迟开启时长、网络通讯”等运行参数；

摄像头参数：

支持USB接口，方便现场更换。

支持“500万（默认）、800万、1200万、2000万”等多种高清像素图片拍摄，虫情图像为JPG格式，清晰度能够达到人工识别昆虫种类的要求。

诱虫装置：

支持“光学诱虫（默认）、生物信息素诱虫(定制)”两种诱虫方式；

光学诱虫采用主波长为365nm的6W黑光灯管，灯管启动时间≤5S。

机械组件：

小虫体虫情测报仪内部机械组件包含“小虫体收集器、负压风机装置、落虫装置、图像采集装置（摄像头）”等部件；

小虫体收集器：小虫体收集器采用毫米级进虫口结构，在有效捕捉“稻飞虱、叶蝉科、绿盲蝽”等毫米级微型虫体的情况下，还可过滤大型昆虫干扰。

负压风机装置：害虫受光源吸引后，利用风机转动产生负压气流将“稻飞虱、叶蝉科、绿盲蝽”等毫米级微型虫体吸入到收集器进行“风干、脱水灭杀”。

落虫装置：小虫体收集器内部采用落虫板方式，为“虫害图像采集、虫体收集”作业提供支撑平台，可保证不同时间段的虫害信息不混淆。

工作模式：

①、支持“自动控制、平台/APP联网控制、本地触屏控制”三种工作模式切换。

②、自动控制模式：

支持“温控（选配）、时控、雨控、光控”四种逻辑制约的自动工作模式，使设备在“相应季节的设定时间，满足无降水、无光照的条件情况下自动完成对虫害的“诱捕、灭杀、图像采集、虫体收集”等系统作业。

温控技术（选配）：通过采集现场环境温度，判断当前季节，冬季环境温度小于程序设定值时，控制设备停止运行，达到了节省能源、延长设备使用寿命的目的。

时控技术：依据靶标害虫的生活习性规律，通过设置设备的“工作起始时间、工作时长、诱虫灯开启时长、引虫时长、雨后延迟开启时长”等参数，预设多个工作时间段。

雨控技术：通过采集雨雪传感器的当前状态，判断当前有无降水，有降水时控制停止设备的作业流程，保护设备相关部件。

光控技术:利用害虫在“夜间活跃度高、趋光”的行为特点，通过采集光照传感器的光照强度判断昼夜、且不受瞬间强光影响，入夜后当即控制“诱虫灯”启动、在实现理想诱捕效果的情况下，还可节省能源、延长诱虫灯的使用寿命

支持通过云端照务器、APP远程联网控制“诱虫装置、负压风机装置、落虫装置、摄像头”等机械组件启动、运行
