虫情测报灯

一、虫情测报灯设备介绍

虫情测报灯又称虫情测报仪，自动虫情测报灯，虫情测报灯是实时监测虫情用设备，对虫害的发生进行分析和预测，为虫害防治提供科学依据。  虫情测报灯是实时监测虫情用设备，主要由诱虫光源、害虫灭活装置、落虫分散装置、图像采集装置、显示屏等硬件组成，实时采集虫情照片并上传至平台进行识别统计，对虫害的发生进行分析和预测，为虫害防治提供科学依据。
 二、应用范围
 广泛应用于农林业虫情监测、植物灾害预防、环保、生态监测研究，并适合于野外科研试验应用。
 三、执行标准
 该装置经国家级产品质量监督检验合格，符合以下标准：
 GB/T24689.1-2017植物保护机械虫情测报灯
 GB/T4588.3-2006印制电路板设计和使用
 GB/T6113-2008无线电干扰和抗扰度测量设备
 GB/T3280-2009不锈钢冷轧钢板和钢带
 GB/T10395-2009农林机械安全
 四、功能特点
 1、设备整体采用喷塑工艺，适合野外作业。
 2、采用圆盘接虫方式，落虫过程中，利用离心力不断切换落虫点，实现虫体均布，减少重提连通率，通过摄像装置，对诱集到昆虫进行拍摄，
 3、对图像进行分割、切换及保存，具有AI识别功能。
 4、具有自动清扫和昆虫虫体储存装置，可将拍摄完毕的昆虫虫体扫离拍摄区域，并收集与储存装置内，并支持分天存储。
 5、配备4G CAT4高速网络通讯功能，兼容多种通讯模式。
 6、可输出设备运行状态信息，以便对设备运行状态进行远程监控。
 7、GPS地理信息定位功能。
 8、红外杀虫，保证了虫体的完整性。
 9、增加防雨百叶窗，同时有效减少鞘翅目害虫，使测报更具有目标性。
 10、产品应用安全可靠，使用寿命长。
 五、技术参数
 1、生产及检验标准符合GB/T 24689.1-2017植物保护机械虫情测报灯，通过国家权威机构检测；
 2、不锈钢抗氧化喷塑主体，防雨百叶窗设计，配有7寸显示屏；
 3、晚上自动开灯，白天自动关灯，在夜间工作状态下，不受瞬间强光照射改变工作状态；
 4、利用远红外快速处理虫体，保证虫体完整；
 5、雨控单元：按外界雨量变化自动控制整灯工作；
 6、雨水分离单元：能有效将雨、虫分离；
 7、诱虫光源：主波长365nm；
 8、远红外虫体处理仓温度控制：工作15分钟后达到85±5℃，处理时间可调；
 9、绝缘电阻：≥2.5MΩ，有漏电保护装置；
 10、虫情图像拍照：采用1200万像素摄像头，拍照频率可设定。
 11、图像传输系统：自动上传、AI识别，实现虫情图像、虫情数据共享。
 12、自动清扫系统：诱集的虫体自动清扫到接虫箱，防止虫体重叠影响随时后台查看虫情。

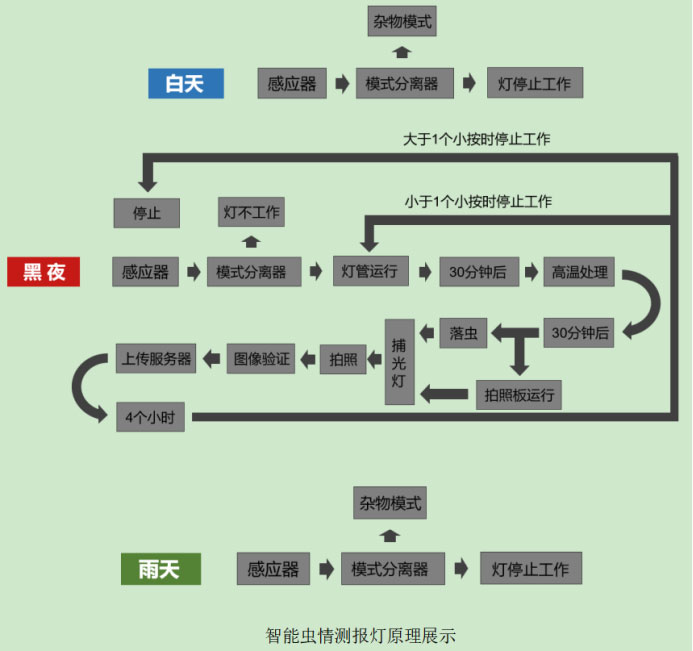

六、工作流程

七、注意事项

1、安装注意事项
 设备应该安装在虫子活动数量较多的位置，方便诱捕
 设备应该安装在方便接电的地方
 做地基、预埋件必须符合要求
 天线必须安装在防水且无遮挡的地方，否则4G通讯将受到影响
 2、常见故障及措施
 平台无数据显示
 查看供电电压是否稳定
 查看通讯是否正常
 检查流量卡是否欠费
 拍摄照片异常
 检查设备是否能正常触发
 检查摄像头功能是否正常
 3、运输及储存
 设备在搬运中遵循轻拿轻放的原则，避免堆叠过高，杜绝野蛮搬运。
 运输时要有足够的填充物，避免设备互相磨损、碰撞
 运输途中定时检查设备状态，确保仪器的安全性
