一、圆柱阵列覆冰监测装置产品概述

　　1、产品简介

　　阵列覆冰监测装置是一款集成了多种传感器的在线监测系统，专为高压输电线路、风电叶片、桥梁缆索等关键基础设施的覆冰状况实时监测而设计。它采用先进的传感技术和AI算法，能够精确测量覆冰厚度、重量、环境气象参数，并实现覆冰增长趋势预测与预警，为防灾减灾、保障电网安全稳定运行提供至关重要的数据支持。装置通过模拟覆冰导线的“阵列式”测量单元（或称重传感器）直接感知因覆冰带来的垂直载荷变化，结合温度、湿度等参数，通过内置的力学模型和算法，计算出等效覆冰厚度。同时，图像识别模块对监测目标进行拍照，利用边缘识别技术辅助验证和测量冰厚。所有数据由主控制器汇总、处理后，通过无线或有线网络上传至监控中心。

　　2、应用场景

　　高压及特高压输电线路覆冰监测

　　风力发电机组叶片覆冰监测

　　铁路接触网覆冰监测

　　大跨距桥梁缆索覆冰监测

　　其他需要监测覆冰的室外高耸结构物

　　3、系统特点

　　多参数融合监测：同时监测覆冰厚度、重量、环境温湿度、风速、风向、大气压力等。

　　高精度测量：采用高精度传感器和独特的算法模型，测量结果准确可靠。

　　实时预警：内置智能分析模块，可设定多级预警阈值，实时推送超限告警信息。

　　强大续航：采用低功耗设计，支持太阳能+蓄电池供电，确保在无市电地区长期稳定工作。

　　坚固耐用：外壳采用防腐蚀、防水材料，防护等级达IP67，适应各种恶劣环境。

　　远程管理：支持4G/5G、光纤等多种通信方式，可通过云平台或本地监控中心进行远程配置和数据管理。

　　二、系统结构与工作原理

　　本装置通常由以下单元组成

　　1、主控监测单元：

　　2、核心控制器：负责数据采集、处理、存储和通信。

　　3、覆冰测量模块：通常包含称重传感器（测量冰载重量）

　　4、识别模块（通过摄像头视觉分析冰厚）。

　　5、气象传感器：集成温湿度、称重传感器。

　　6、供电单元：太阳能电池板，蓄电池组（锂电电池）

　　7、电源管理模块

　　8、通信单元：4G/5G DTU、光纤收发器。

　　9、安装结构件：塔杆安装支架、传感器固定底座等。

　　10、软件平台：云端数据中心或本地监控软件，用于数据展示、分析和告警。

　　三、技术参数

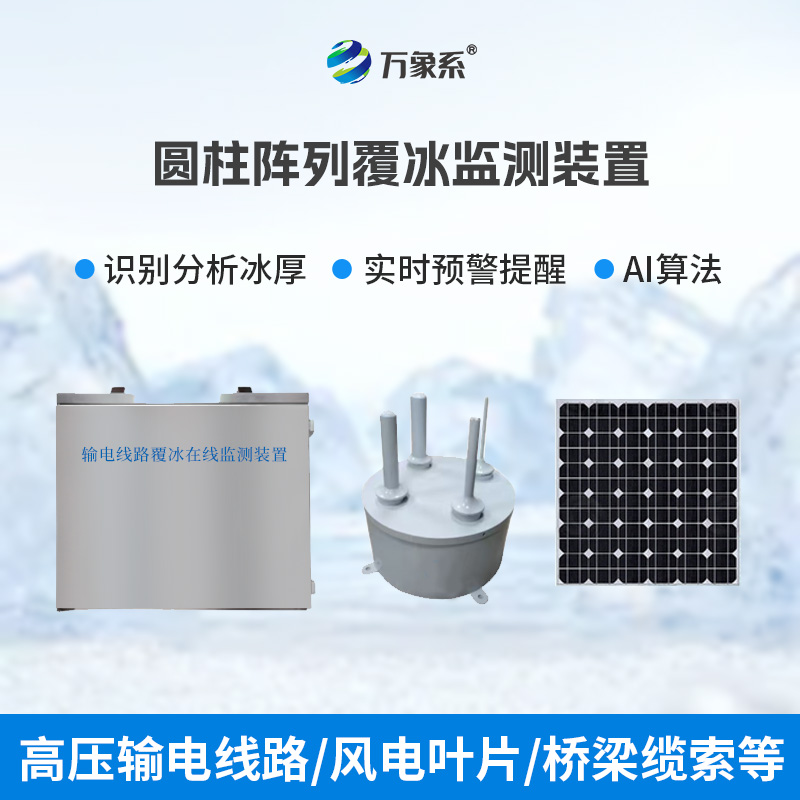

     四、产品外观

     主机+检测设备
