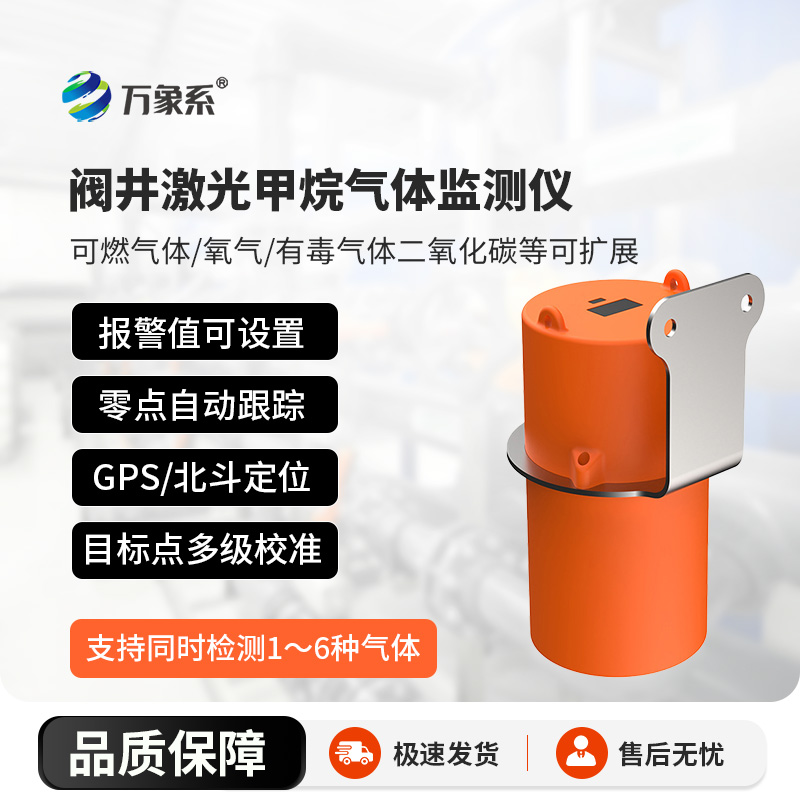

可燃气体监测报警仪

一：可燃气体监测报警仪应用场景

可燃气体监测报警仪又称阀井激光甲烷气体监测仪，可燃气体监测仪，可燃气体监测报警仪用于检测可燃气体聚集，泄露超标报警的场合，主要检测原理有：激光TDLAS、红外、催化燃烧等。先进的电路设计、成熟的内核算法处理，取得了多项软件著作专利。适用于城市管网，受限空间、污水管道、阀门井、化粪池等应用场合。

可燃气体监测报警仪用于检测可燃气体聚集，泄露超标报警的场合，主要检测原理有：激光 TDLAS、红外、催化燃烧等。先进的电路设计、成熟的内核算法处理。适用于城市管网，受限空间、污水管道、阀门井、化粪池等应用场合。

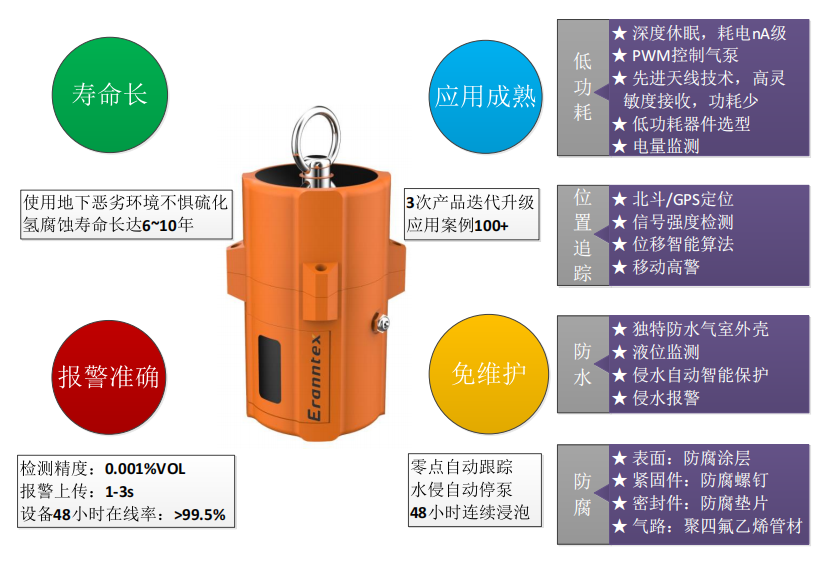

二、可燃气体监测报警仪产品特点：

●防水、防尘、防爆、抗振、防腐，本安设计，抗静电，抗电磁干扰

●防护级别 IP68

●超低功耗设计，电池供电，待机时间 5 年以上

●密闭式防水结构，完全避免水淹损坏仪器

●内置泵吸式测量（扩散式可选）

●数据存储功能

●报警值可设，报警方式可选低报警、高报警、区间报警、加权平均值报警

●支持 GPRS/4G/NB-IOT/LoRa/蓝牙等无线通讯

●支持液位传感器，实现遇水智能切换，浸水报警

●支持 GPS/北斗定位，移动报警，倾斜报警、定位追踪

●电量显示

●支持泵堵塞检测功能，实现智能切换，防止气路堵塞

●高精度温湿度测量（选配）

●支持同时检测 1～6 种气体，可定制其他功能，单位可选：PPM、mg/m3、Vol%、LEL%

●零点自动跟踪，目标点多级校准

三、技术参数：

检测气体 ：可燃气体，可选氧气、有毒气体、二氧化碳等，可扩展至 6 种气体随意组合

检测范围 ：0~100%LEL、20%、50%、100%Vol 可选，其他量程可订制

分 辨 率 ：0.1%LEL，0.01%VOL

检测原理 ：激光 TDLAS

检测频率 ：可设，标准状态 30 分钟检测一次

允许误差 ：≤±3%F.S （其他精度可定制）

线 性 度 ：≤±2%

重 复 性 ：≤±2%

不确定度 ：≤±2%

响应时间 ：T90≤20 秒

恢复时间 ：≤20 秒

工作环境 ：温度：-20℃～+70℃，湿度：≤0～99%RH

温湿度测量 ：选配：温度-40℃~+70℃；湿度 0～100%RH

工作电源 ：大容量可充电 4.2V 聚合物锂电池，可选 3.6V 锂亚电池

检测方式 ：内置泵吸式

通讯接口 ：GPRS/4G/NB-IOT/LoRa/蓝牙等

通讯频率 ：可设，数据正常时 24 小时上次一次，数据异常时，一分钟一次

数据存储 ：大容量数据存储

防护等级 :IP68

防爆类型 :本质安全型

执行标准 :

GBT 3836.1—2021 《爆炸性气体环境用电气设备 通用要求》

GBT 3836.4—2021 《爆炸性气体环境用电气设备 本质安全型“i”》

GB T50493-2019 《石油化工可燃气体和有毒气体检测报警设计标准》

GB 15322.1-2019 《可燃气体探测器第 1 部分：工业及商业用途点型可燃气体探测器》

外型尺寸 :外径 180mm

重 量 :3 公斤（不同气体组合，略有差异）

标准附件 :说明书、合格证、保修卡

其它功能 :支持液位检测、泵堵塞检测、防盗报警、移位报警、倾斜报警等功能

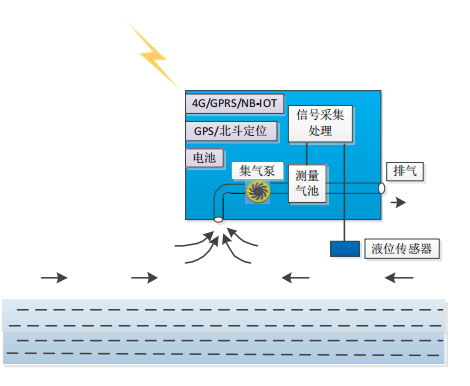

四、场景应用及监测原理

监测仪主要用于城市管网，受限空间、污水管道、阀门井、化粪池等场所，设备将传感器数据及触点信号等汇 集至主板，经处理和打包后数据通过 GPRS/4G/NB-IOT 无线模块发往监控中心，当监测值出现异常时，监测装置会立即上传报警信息。

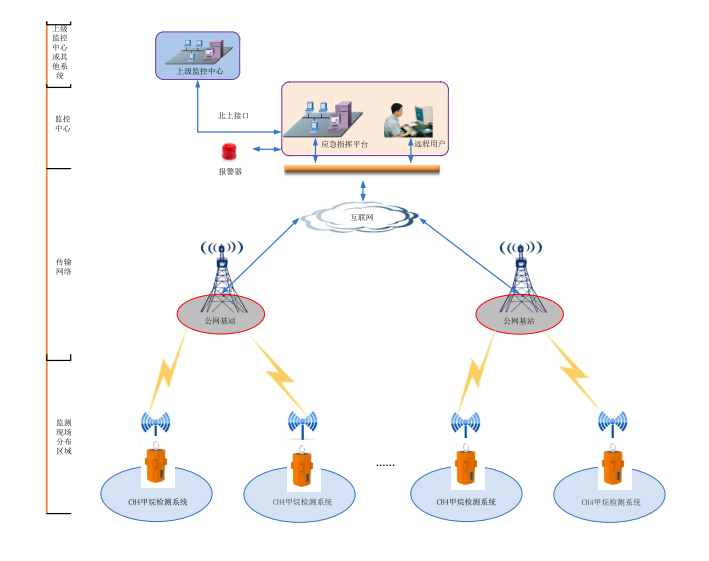

五、系统组网拓扑图

系统由前端监测设备、传输网络、后端应急管理平台等组成，实现在线实时监测。用户可使用移动终端，电脑查看监控中心数据。
