物联网林区火险智能监测系统

一：产品概述

输电线路的运行状态直接决定了电力系统的安全稳定！

输电线路长期暴露在野外环境，容易受火灾和雨雪冰灾的损害而造成电力事故；同时输电线路运行点多、面广、线路长、环境复杂，往往在不知不觉中遭受人为破坏，输电保护区内违章建房、植树和违章施工作业的事情常有发生，高压输电线路通道被压缩甚至出现杆塔孤岛现象也屡见不鲜，严重威胁到了电力系统的安全稳定运行。

二：工作原理

在线监测装置WX-PM40是一套针对输电线路铁塔巡线、远程监控而设计的视频在线监测装置；整个系统装置分为四大部分：“高清视频摄像机、4G传输控制器、太阳能供电系统、中心平台软件（客户端和移动APP等）等”。在线监测装置WX-PM40运用前端高清摄像机采集现场视频，通过4G无线网络传送到监控中心，监控中心通过平台管理软件和服务器等设备对现场视频进行监控、管理、存储、等操作；同时领导和相关部门负责人员可用笔记本电脑上的客户端软件或用手机，来连接现场的高清摄像机进行实时观看和控制拍照等操作，真正做到全天候随时随地的监视。

功能方面，在线监测装置WX-PM40内置4G无线网络，可对线路保护区进行远程自动智能监控，能让监控中心全天候实时视频浏览现场情况，必要时通过语音功能对现场喊话对讲来纠正违章；当在线监测装置WX-PM40自动侦测到异常情况时（线路覆冰、火灾、树障风筝、电力塔攀爬、大型施工机械闯入等）主动拍摄照片和录像上传到监控中心报警，同时可发送短信到多个指定手机，让巡检人员第一时间获取现场信息，大幅降低巡检人员的劳动强度。

性能方面，在线监测装置WX-PM40采用星光级的高清长焦高清摄像机，拍摄距离达2000米以上，在黑夜也能清晰成像，满足24小时昼夜监控的需求；在线监测装置WX-PM40具有良好的抗工

频电磁干扰性能，能实现在特高压电磁环境中正常工作，不会出现雪花点、黑纹等视频干扰现象；在线监测装置WX-PM40的电源采用100W太阳能供电，专用的蓄电池容量80Ah，满足装置在无光照时连

续7天(每天24小时)正常运行。

在线监测装置WX-PM40在研发和生产过程中严格遵循国家电

网和南方电网相关的《输电线路状态监测装置通用技术规范》，并取

得相应型式的试验报告，拥有大量在线使用工程经验。

输电线路防外破视频在线监测装置WX-PM40在真正意义上做到了远程自动智能监控，切切实实地保障了输电线路的安全稳定运行。

三：产品特性

ØAI智能分析功能：支持吊车、塔吊、推土机等施工机械识别，支持异物检测，支持山火、烟雾识别；

Ø可见光与红外热成像双摄像头一体化设计，可见光采用1/1.8，200万星光级图像分辨率1920×1080P，光学变倍20倍的机芯（30倍，40倍机芯可选），红外热成像采用非制冷红外焦平面感应，探测器分辨率为：400(H)×300(V)，响应波段8~14μm，测温范围-40℃～150℃，15/25/35/50/75/100mm定焦镜头可选

Ø支持30~150mm变焦镜头，支持点、线、多边形区域测温

Ø采用Linux嵌入式操作系统，嵌入式RTOS设计。低码率、低功耗，稳定可靠。纯硬压缩，内置看门狗。

Ø采用H.265视频编解码技术，压缩比高，画质好；支持动态码率控制。

Ø采用密封结构设计，散热性能好，防水等级IP66。

Ø视频延时短，视频高速运动画面清晰流畅。

Ø高性能3D数字降噪功能和边沿增强功能，采用ROI视频压缩技术,压缩比高；

Ø1个RJ45以太网接口,10/100M自适应;支持HTTP/RTSP/DHCP等网络协议；

ØICR红外滤片式自动切换,实现真正的日夜监控；

Ø支持自动电子快门功能,适应不同监控环境；

Ø内置30AH锂电池，80W太阳能供电

Ø支持低功耗休眠及定时录像及抓拍，支持随时唤醒

Ø支持4G传输功能，方便手机电脑远距离无线连接查看

Ø内置实时时钟，保证系统断电重启后时间的正确性

Ø功能齐全:web支持basic和digest认证、匿名访问、镜像、移动侦测报警、等功能；

Ø支持TF卡/2.5英寸SATA3硬盘大容量存储≥500G

Ø实时监听、对讲功能；

Ø支持微信推送功能，可方便的实现手机或远程监控；

Ø支持12个汉字OSD显示；

ØDC12V电源输入；带太阳能板供电；

Ø异常自动恢复功能，网络中断后可自动连接

Ø内置多种平台连接协议，支持多平台的无缝连接（支持国网和南网平台）

Ø完整的SDK支持，允许用户通过SDK调用进行二次开发

Ø支持3D定位功能，快速跟踪目标

Ø水平360度连续旋转，垂直±90度，水平速度最高20°/S，垂直速度最高15°/S。

Ø可通过网络控制云台，也可通过RS485进行控制，支持雨刷，自动除雾功能

Ø支持超温报警、温差报警、温度区间报警等报警模式

四：技术参数

五：外观尺寸

摄像机尺寸长：190mm宽：190mm高：300mm重：4kg↑

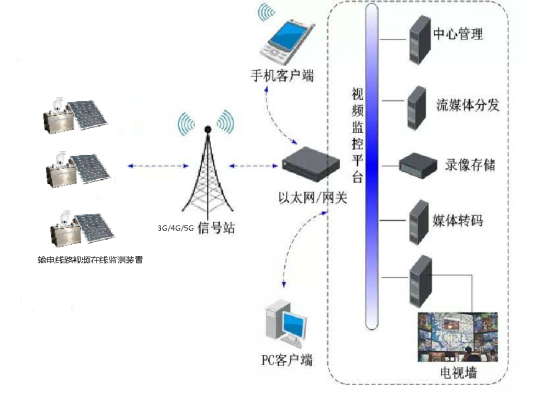

六：系统拓扑图
