便携式云高仪

一、便携式云高仪产品简介

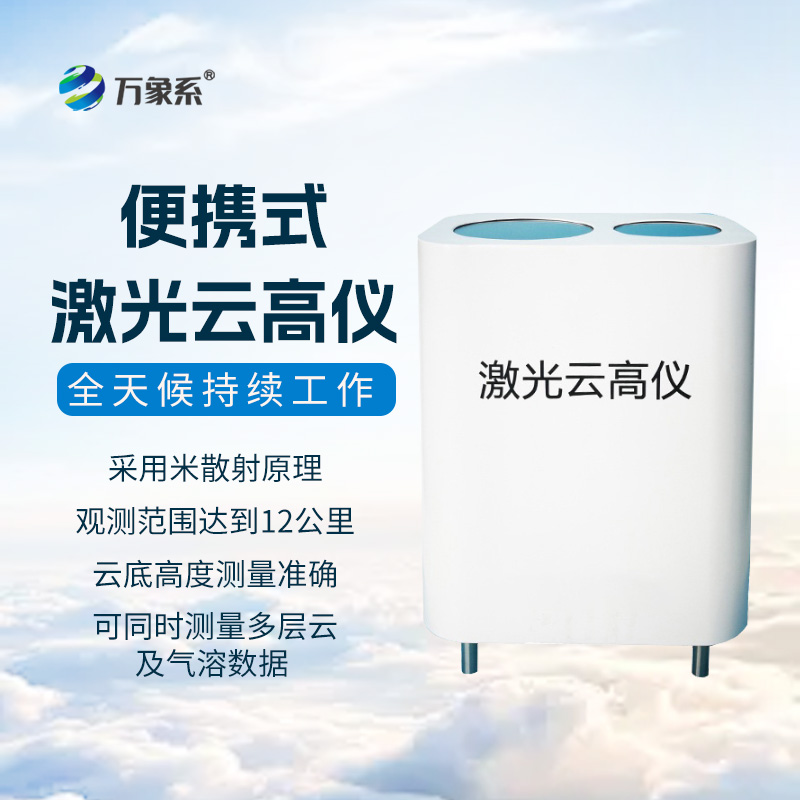

便携式云高仪又称手持式激光测云仪，便携式测云仪，便携式云高仪是一款能够测量云层高度的仪器，可手持监测云底高度、云层厚度、固体目标距离，并实时显示测量结果的智能设备，能够实时收集和分析云层的高度、密度、厚度等数据，并通过内置的软件进行智能分析和处理，可以通过手机或电脑等终端设备，随时查看和分析这些数据，为科研和气象预测提供有力的支持。

便携式云高仪又称手持式激光测云仪，便携式测云仪，WX-YG2手持式激光测云仪是一款手持监测云底高度、云层厚度、固体目标距离，并实时显示测量结果的智能设备。既可手动单次测量，也可自动连续工作。

二、便携式云高仪应用领域

该设备可广泛应用于云观测与研究、航空航海气象保障、军事气象保障、人影火箭增雨作业等。

三、便携式云高仪工作原理

设备根据激光测距原理，激光发射器发射周期性的激光脉冲到大气中，激光接收器接收云层和大气的后向散射信号，处理器对接收信号进行采集和处理，经反演运算，得到各高度大气的消光系数，从而判断云层并计算云底高度值。

四、功能特点

该设备既可竖直，也可倾斜测量云底高度或固体目标物距离。体积小，重量轻，不受布站空间条件限制，测量使用灵活。设备内置锂电池，观测数据可实时显示在液晶屏上，同时存储于设备内部，方便日后读取进行数据分析。人体工学设计，即可临时手持观测，也可安装于三脚架长时间连续观测。

五、技术参数

1.尺寸：≤235mm×220mm×110mm

2.重量：≤3kg

3.设备功能

可测量云底高度、云层厚度、固体目标距离

可测量目标的仰角、斜距、水平距离和高度

自带实时显示功能，可显示测量目标的仰角、斜距、水平距离、高度信息、云底高度、云层厚度、主机故障代码及设备重要运行参数

具有自检功能，设备可自动检测其内部各项重要参数

数据存储及查询功能，设备具有在其内部存储数据的功能，可至少连续存储最近24小时数据，外部设备可通过通讯接口，查询和读取设备内部存储的数据

参数设置及掉电保存功能，设备接受参数设置及具有掉电保存功能

4.测量性能

云底高测量范围：50m-3000m

云底高测量准确度：＜500m，±15m；≥500m，±10%

固体目标测量范围：50m-6000m

固体目标的测量准确度：±5m

仰角测量范围：0-90°

角度测量准确度：±0.8°

方位测量范围：0-360°

测量重复频率：≥6次/min，可连续工作

5.电气性能

电源：锂电池供电（配专用适配器）

功耗：≤15W

通讯接口：RS485

波特率：115200bps

最大有线传输距离：≥300m

工作时长：25℃，满电状态，测量次数不少于500次（手动模式）/连续工作不少于3个小时（自动模式）

充电时长：≤2.5h,（使用随机附带的适配器，充电指示灯在电池充满后熄灭）

6.环境适应性

防护等级：IP65

工作温度：-40℃-50℃

工作湿度：0-90%RH

贮存温度：-45℃-60℃

贮存湿度：0-100%RH
