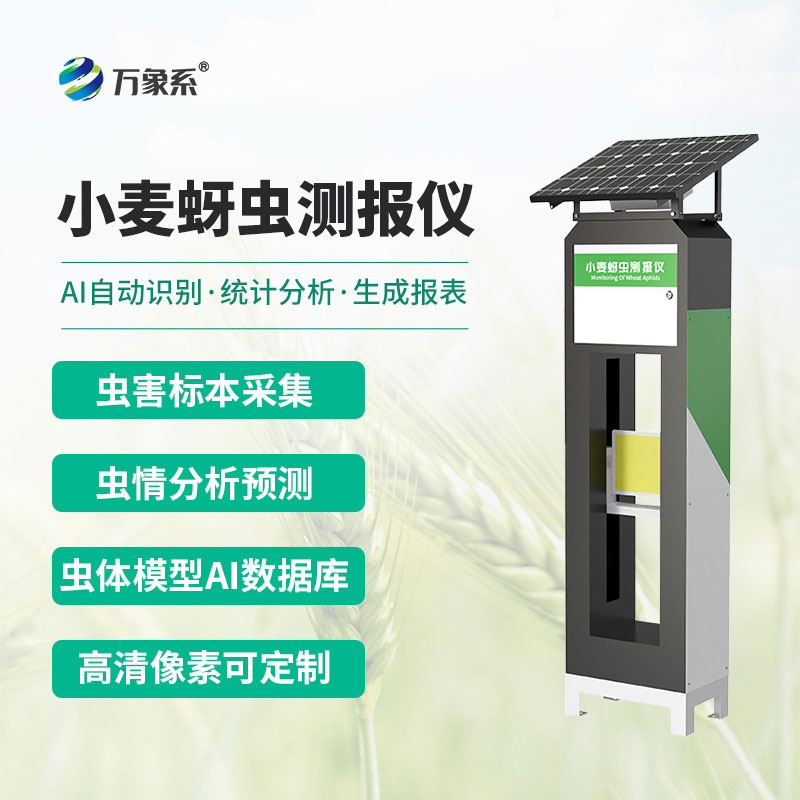

小麦蚜虫测报仪

小麦蚜虫测报仪又称小麦蚜虫监测仪，小麦蚜虫在线监测系统，小麦蚜虫测报仪基于“温控、时控、平台联网控制”的技术思路，配合设备的“机械组件与高清摄像头”，在无人监管的情况下，可自动控制“粘虫色板”翻转至顶部预设角度，完成对蚜虫的“定时图像采集”作业。

【功能概述】：

●小麦蚜虫测报仪（KH-CQ-R11系列）是利用“小麦蚜虫对黄色的趋向性”改进优化的一款图像采集虫情测报工具，设备通过悬挂“黄色粘虫板”诱捕田间蚜虫，同时可根据植株不同生长时期的高度，控制调节“粘虫色板”的悬挂高度，确保“粘虫色板”始终与植株冠层保持最佳接触距离，动态适应田间环境，提升诱虫效率。

●另外，小麦蚜虫测报仪基于“温控、时控、平台联网控制”的技术思路，配合设备的“机械组件与高清摄像头”，在无人监管的情况下，可自动控制“粘虫色板”翻转至顶部预设角度，完成对蚜虫的“定时图像采集”作业。

●再者，设备利用“物联网通讯网络”与“云端服务平台”进行信息交互，可将“虫害图像、设备状态、环境数据”等信息上传至软件平台，“云端服务平台”依托“虫体大模型AI数据库”对虫害图像信息进行“AI自动识别、统计分析、生成报表”，以此实现对虫害的发生与发展进行分析和预测，为现代农业提供服务，满足“虫害标本采集、虫情分析预测”的功能需要。

【工作原理】：

●小麦蚜虫测报仪（KH-CQ-R11系列）利用“小麦蚜虫对黄色的趋向性”，通过悬挂“黄色粘虫板”诱捕田间蚜虫，同时可根据田间植株高度控制调节“粘虫色板”的悬挂高度，以此动态适应田间环境，诱捕飞翔成虫，提升诱虫效率。

●另外，小麦蚜虫测报仪基于“温控、时控、平台联网控制”的技术思路，配合设备的“机械组件与高清摄像头”，在无人监管的情况下，“粘虫色板”可自动翻转至顶部预设角度，对诱捕的蚜虫进行“定时图像采集”作业，然后利用“物联网通讯网络”将“虫害图像、设备状态、环境数据”等信息上传至软件平台识别、分析。

●再者，小麦蚜虫测报仪通过“定时图像采集”作业，依托云端服务平台的“虫体大模型AI数据库”对虫害图像信息进行“AI自动识别、统计分析、生成报表”，并实现对小麦蚜虫进行“微信、短信、邮件、语音”等方式的远程预警提醒，由此确认小麦蚜虫“首次出现的时间、种群密度的变化”，从而为科学施药提供决策依据，小麦蚜虫测报仪以其全天候的运行能力，被广泛应用于规模化小麦种植基地、高标准农田示范区及智慧农业科研平台，尤其适用于黄淮海平原等蚜虫高发区域。

【供电方式】：220VAC或太阳能供电。

【平均功耗】：

●整机功耗：≤30W；

●待机功耗≤10W；

【绝缘电阻】：≥2.5MΩ（漏电保护）

【工作环境】：0~70℃，0~85%RH(无凝结)；

【整机结构】：

●整机尺寸：2250mm*650mm*500mm（常规配置不含太阳能）。

●小麦蚜虫测报仪（KH-CQ-R11系列）主要由“金属喷塑箱体、安卓主控系统、高清摄像头、诱虫装置（黄色粘虫板）、色板传送机械组件、安装底座、太阳能供电系统（选配）、云端服务平台”等部件组成。

【安卓主控系统】：

●支持7寸安卓触控屏；

●支持“4G（默认）、以太网”等通讯方式；

●支持“远程OTA、GPS定位、自动校时、虫害图像本地备份、虫害图像断网续传”等功能。

●支持触屏查看本机“环境数据（选配）、色板悬挂高度、色板翻转状态、虫害图像备份信息、网络状态、基本参数、ICCID”等基础数据信息；

●支持触屏控制本机“色板升降装置、色板翻转装置、摄像头”等机械组件启动运行，更改本机“工作模式”；

●支持触屏设定本机“色板悬挂高度、开始时间、工作时长、拍照间隔、网络通讯”等运行参数；

【摄像头参数】：

●支持USB接口，方便现场更换。

●支持“500万（默认）、800万、1200万、2000万”等多种高清像素图片拍摄，虫情图像为JPG格式，清晰度能够达到人工识别昆虫种类的要求。

【诱虫装置】：

●诱虫装置利用“小麦蚜虫对黄色的趋向性”，通过“色板固定装置”悬挂“黄色粘虫板”诱捕田间蚜虫；

●粘虫色板支持定期人工更换，为“虫害图像采集”作业提供支撑平台，通过定时“图像采集”作业，可确定“小麦蚜虫首次出现的时间、诱捕数量的变化”，从而推算小麦蚜虫的种群密度，科学性“施药防治”，对小麦蚜虫的消长动态、防治措施进行有效评估，避免盲目施药。

【色板传送机械组件】：

●色板传送机械组件包含“色板固定装置、色板升降装置、色板限位装置、色板翻转装置”等部件；

●色板固定装置：固定悬挂“黄色粘虫板”诱捕田间蚜虫；

●色板升降装置：根据植株不同生长时期的高度，“色板升降装置”可通过升降控制自动调节“粘虫色板”的悬挂高度至设定值，确保“粘虫色板”始终与植株冠层保持最佳接触距离，动态适应田间环境，提升诱虫效率。

●色板限位装置：色板限位传感器采用微动限位开关，限制色板的“运动行程范围”，触发限位后“控制电机停止运转”以此保护驱动电机，确保色板在预定行程范围内安全运行。

●色板翻转装置：小麦蚜虫测报仪可根据设定的“拍照间隔”，通过“色板升降装置”控制“粘虫色板”上升至支撑结构顶部，同时通过“色板翻转装置”控制“粘虫色板”翻转至预设角度，配合高清摄像头，完成对蚜虫的“定时图像采集”作业。

【工作模式】：

①、支持“自动控制、平台/APP联网控制、本地触屏控制”三种工作模式切换。

②、自动控制模式：

●支持“温控（选配）、时控”两种逻辑制约的自动工作模式，使设备在“相应季节”，结合“粘虫色板”，完成对虫害的“诱捕灭杀、定时图像采集”等系统作业。

●温控技术（选配）：通过采集现场环境温度，判断当前季节，冬季环境温度小于程序设定值时，控制设备停止运行，达到了节省能源、延长设备使用寿命的目的。

●时控技术：通过设置设备的“开始时间、工作时长、拍照间隔”等参数，可使设备自动完成对虫害的“定时图像采集”作业。

③、平台/APP联网控制模式：

●支持通过云端服务器、APP远程联网控制“色板升降装置、色板翻转装置、摄像头”等机械组件启动运行；

④、本地触屏控制模式：

●支持触屏控制本机“色板升降装置、色板翻转装置、摄像头”等机械组件启动运行；

【安装方式】：

●选择好小麦蚜虫检测柜体安装位置，尽可能提前预制平坦硬质水泥高台，再根据底座固定尺寸进行打孔。

●使用配件里的膨胀螺丝装到打好 8 个孔位中。

●将设备支撑柱下面的四角抬高焊脚的 8 个膨胀螺丝孔位对应好，用扳手拧紧固定即可。

【虫情测报平台】：

●支持根据不同权限分配8级以上的子账号进行登陆及管理，提供“相应APP及小程序”等移动端登录路径。

●支持远程查看虫情测报仪上传的“虫害图像、设备状态、环境数据（选配）”等实时数据及历史记录信息；

●支持通过云端服务器、APP远程联网控制“补光灯、摄像头”等机械组件启动运行；

●支持依托“虫体大模型AI数据库”对虫害图像信息进行“AI自动识别、人工补录、统计分析、生成报表”，报表中可体现“采样时间、确认时间、虫体类别及数量、识别方式”等信息。

●支持查询“虫体大模型AI数据库”可识别的“害虫种类及对应的虫害防治意见”，同时支持“添加害虫种类、提交识别样本”，经审核后用于百度AI识别训练，提高AI识别率。

●支持查询“指定地块区域”虫情测报仪所诱捕的“害虫种类及对应数量”，并生成报表，报表中可体现“地块区域名称、虫情测报仪名称、查询时间段、害虫种类、害虫数量、害虫数量柱状分析图”。

●支持查询“指定地块区域”虫情测报仪所诱捕的“害虫种类及对应害虫每天的数量变化趋势”，并生成报表，报表中可体现“地块区域名称、虫情测报仪名称、查询时间段、害虫种类、害虫趋势折线分析图”。

●支持微信、短信、邮件、语音等告警方式实现“目标害虫预警提醒”，针对虫情测报仪所诱捕的害虫，可设置多个“目标害虫种类、目标害虫预警阈值、目标害虫预警频率”，当满足预警条件后，系统自动向指定用户推送微信预警信息，方便用户及时作出应对措施，起到预防预警的作用。

【二次开发】：

●支持免费提供虫情测报平台的API调用接口。

●支持免费提供虫情测报仪基于java、C#的SDK开发接口。
