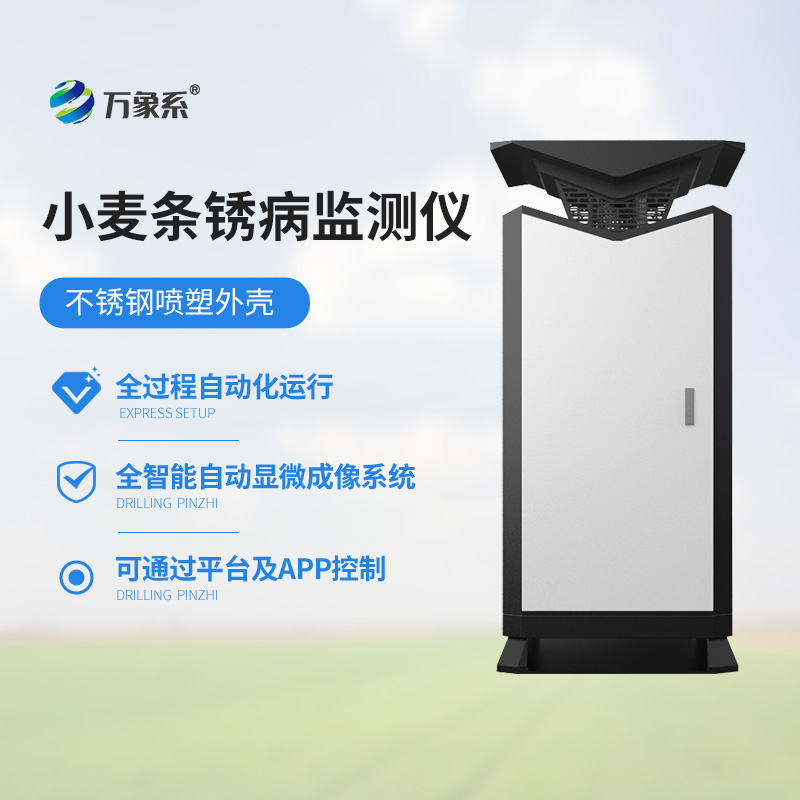

小麦条锈病监测站

  一、小麦条锈病监测站仪器简介

    小麦条锈病监测站又称小麦条锈病检测仪，小麦条锈病在线监测，小麦条锈病监测站将环境气象信息和条锈病病害图片实时上传到指定网络平台，为研究条锈病发生趋势和气象之间的关系提供大量的数据支撑。

    小麦条锈病主要为害叶片及叶鞘，破坏叶绿素的合成，使灌浆受阻，造成小麦减产甚至绝收。条锈病监测仪是集气象监测和智能孢子捕捉显微成像于一体的新型条锈病监测装备。系统通过采集小麦种植区的生长环境情况，并根据系统内建模型进行小麦条锈病的发病情况的预测。同时内置的条锈病孢子捕捉装置通过采集条锈病发病的孢子存量及其扩散动态，为条锈病的发生提供了无人化、可视化的验证手段。该设备主要由气象信息采集装置、孢子捕捉装置、孢子承载装置、图像采集装置、网络传输模块、电源与防雷系统组成。实现远程自动捕捉条锈病孢子信息，载玻带自动转动，自动采集，自动显微成像拍照，图片数据自动上传，自动运行等功能。同时将环境气象信息和条锈病病害图片实时上传到指定网络平台，形成气象环境信息与孢子发生状况动态对比数据库，为研究条锈病发生趋势和气象之间的关系提供大量的数据支撑。为现代农业提供服务，满足病情预测预报及标本采集的需要，及时防治病害发生。

    二、性能特点

    1、满足 GB/T 24689.1-2009（植物保护机械 孢子捕捉仪（器））标准中有关固定式孢子捕捉仪（器）的安全要求和技术要求。

    2、不锈钢喷塑外壳15寸超大高清电容触摸屏，windows操作系统，具有良好的人机交互界面。

    3、具有 1200万像素的千倍放大显微成像系统，能够自动对所捕获病菌孢子进行高清显微拍摄，所拍摄图像清晰度能够达到人工识别病菌孢子种类的要求。

    4、设备24小时无间断自动捕捉病菌孢子，对所捕获的病菌孢子自动拍摄，自动选取最优图片上传。

    5、全智能自动显微成像系统，可自动调整相机的拍摄角度，实现载玻带的全方位、无死角成像。

    6、能够实现从载玻带加载、病菌孢子捕捉、显微成像、载玻带回收全过程自动化运行。

    7、配备超长专用载玻带，可满足600天用量。

    8、具备多种工作模式，自动运行模式、定时运行模式、调试运行模式可自由切换使用。

    9、内置北斗/GPS定位功能，可将设备信息实时上传至平台，可在地图上查看当前设备参数。

    10、可实时监测空气温湿度、大气压、风速，风向、雨量等多项条锈病监测指标，通过系统内部的条锈病模型进行发病预测。

    11、可通过平台及APP控制设备进带、采集、显微成像、回收等动作。

    12、远程升级维护：最新程序可直接远程自动更新，无需人工去现场更换。

    13、多种数据访问方式：可通过PC端访问平台，移动APP查看数据，控制设备动作。

    14、标配4G通讯模块，可选配5G通讯模块。

    15、具备故障自诊断机制，设备故障信息可以实时上报至远端服务器。售后人员可通过平台查看设备故障信息。

    16、可搭配智能太阳能供电管理系统，可采集设备用电量、太阳能发电量、电池电压、设备负载、电流等关键信息上传至服务器（选配）。

    17、具备流量报警功能。可通过平台将设备与所属流量卡进行绑定，当流量异常时自动推送告警信息。

    三、技术参数

    1、材料：GB32080-92不锈钢；

    2、数据传输方式：4G/5G网络（可选）、有线网络；

    3、电源电压：交流220V±5%；

    4、功率：200W；

    5、定时：可设5个时间段；

    6、载玻带：长度：150M  宽度：0.025M 可满足600天用量；

    7、集气口风速：0.3～5 m/s；

    8、绝缘电阻：≥2.5MΩ；

    9、空气温度：-30～80℃，精度：±0.3℃

    10、空气湿度：0～100%，精度：±3%

    11、风速：0～30m/秒，精度：±0.1m/s

    12、风向：0-359°精度：±1°

    13、雨量：0～4mm/min，误差：±0.1mm

    14、大气压力：0-1100hpa，精度：0.1hpa
